   首页 - 产品展厅 - 产品介绍
产品名称: 氧气专用球阀
产品型号: YQ41F
咨询电话:0510-82829666 销售部
 相关产品
 Q61F全焊接球阀
 液化天燃气球阀
 氧气专用球阀

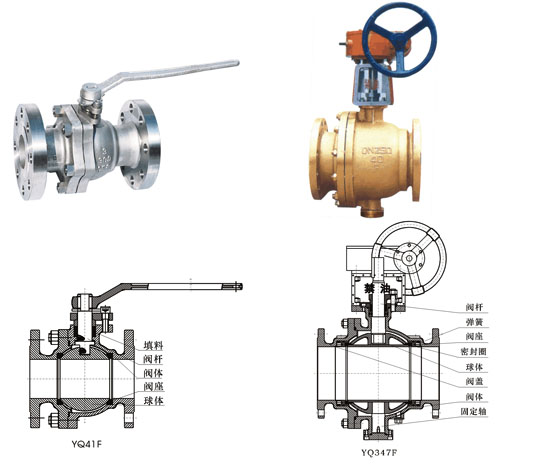

YQ41F氧气专用球阀

技术规范

设计依据 GB
设计标准 GB12237-89
结构长度 GB12221-89
连接法兰 GB/T 9113-2000 JB/T79-94
试验和检验 JB/T 9092-99

结构设计及加工制造的特点
氧气专用球阀是为冶金行业在常温下输送氧气的需要而研制开发的特殊阀门。我公司生产的氧气专用球阀采用优质材料,先进结构,特殊工艺和检测手段,使该类球阀与原冶金企业用的铜截止阀比较有启闭迅速、灵活、密封可靠、结构紧凑、流阻特小等优点。根据氧气输送的特殊性,该球阀设计有防静电,耐火结构,各零部件在装配中严格进行脱脂处理。阀体等部件选用优质不锈钢并经酸洗、钝化,检查和试验用不含任何油脂的纯净自来水进行高压密封试验,用0.6Mpa气体做泄漏试验,阀门应无泄漏;经上述特殊工艺处理,此类球阀不仅操作快速灵便,流阻小,安全可靠,而且使用寿命长(密封副冲刷小)。
型号、材料及主要参数

产品型号 YQ41F-16T~100T YQ41F-16P-100P
YQ47F-16T~100T YQ47F-16P-100P
阀体 铜合金
球体 铜合金
阀杆 304
密封圈 PTFE
阀座 铜合金
填料 PTFE+O形圈
适用介质 氧气、氢气等
适用温度 -29~150℃
蜗轮氧气专用球阀 YQ后插入“3”表示,示例:YQ341F-16T
气动氧气专用球阀 YQ后插入“6”表示,示例:YQ647F-25P
电动氧气专用球阀 YQ后插入“9”表示,示例:YQ947F-40P
