『PZ673W气动梅花刀闸阀』



主要性能规范
Chief Proprty And Specifieation

公称压力（MPa） Normal Pressure	0.6、1.0、1.6 (150LB)
壳体试验（MPa） Shell Test	0.9、1.5、2.4
密封试验（MPa） Seal Teat	0.66、1.1、1.8
工作温度 Working Temperation	≤100℃
使用介质 Applicable Medium	纸浆、污水、煤渣、灰渣 Mortar Mixture,Dregs with Water Proportion

主要零部件材质
Material Of Main Part

体、盖 Body、Bonnet	不锈钢、碳钢、灰铸铁S.S、C.S、C.I
闸板 Disc	碳钢、不锈钢C.S、S.S
阀杆 Stem	不锈钢S.S
密封面 Sealing	橡胶、四氟、不锈钢、硬质合金 Rubber、PTFE、S.S、Carbide Alioy

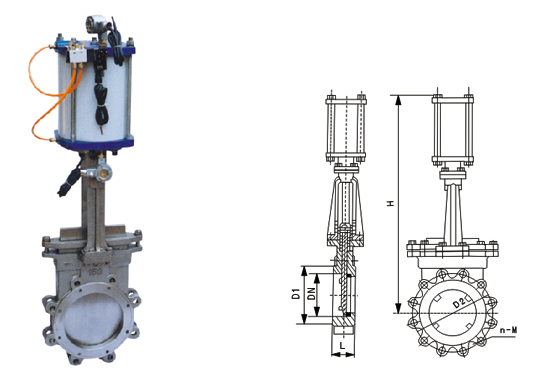

主要外形及连接尺寸
Main External And Connecting Dimensions(mm)

DN		L	D	D1	n-d	H	□a×a
mm	in
50	2	48	165	120.5	4-19	547	80×80
65	21/2	48	180	139.5		607
80	3	50	195	152.5		632	100×100
100	4	50	218	190.5	8-19	742	115×115
125	5	57	255	216	8-22	820	145×145
150	6	57	280	241.5		900
200	8	70	342	298.5		1130	220×220
250	10	70	402	362	12-25	1252
300	12	76	480	432		1480	270×270
350	14	76	530	476	12-29	1643
400	16	89	594	539.5	16-29	1776
450	18	89	635	578	16-32	1970
500	20	114	680	635	20-32	2157	340×340
600	24	114	805	749.5	20-35	2476

本产品适用法兰:   国标JB  0.6mpa  1.0mpa  1.6mpa    美标ANSI  125LB  150LB     德标DIN  125LB  150LB    日标JIS  5k  10k
