| 产品名称： |
手动对夹式刀形闸阀 |
| 产品型号： |
PZ43F |
|
 |
| 咨询电话：0510-82829666 销售部 |
|
|
 |
|
主要性能规范
|
公称压力（MPa）
Normal Pressure |
0.6、1.0、1.6 (150LB) |
壳体试验（MPa）
Shell Test |
0.9、1.5、2.4 |
密封试验（MPa）
Seal Teat |
0.66、1.1、1.8 |
工作温度
Working Temperation |
≤100℃ |
使用介质
Applicable Medium |
纸浆、污水、煤渣、灰渣
Mortar Mixture,Dregs with Water Proportion |
主要零部件材质
| 体、盖Body、Bonnet |
不锈钢、碳钢、灰铸铁
S.S、C.S、C.I |
| 闸板Disc |
碳钢、不锈钢
C.S、S.S |
| 阀杆Stem |
不锈钢
S.S |
| 密封面Sealing |
橡胶、四氟、不锈钢、硬质合金
Rubber、PTFE、S.S、Carbide Alioy |

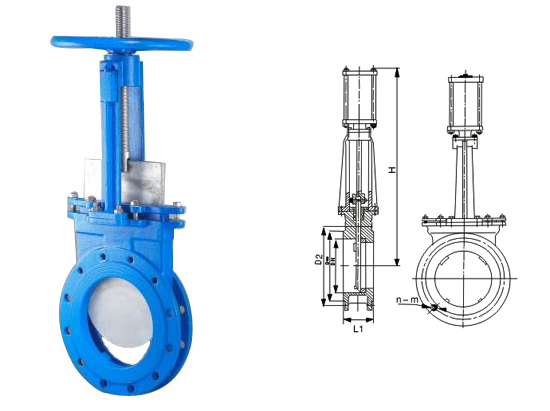

主要外形及连接尺寸
| DN |
L |
D |
D1 |
n-d |
H |
□a×a |
| 50 |
48 |
165 |
125 |
4-18 |
547 |
80×80 |
| 65 |
48 |
180 |
145 |
607 |
| 80 |
50 |
195 |
160 |
632 |
100×100 |
| 100 |
50 |
218 |
180 |
8-18 |
742 |
115×115 |
| 125 |
57 |
255 |
210 |
820 |
145×145 |
| 150 |
57 |
280 |
240 |
900 |
| 200 |
70 |
342 |
295 |
8-23 |
1130
|
220×220 |
| 250 |
70 |
402 |
350 |
12-23 |
1252 |
| 300 |
76 |
480 |
400 |
1480 |
270×270 |
| 350 |
76 |
530 |
460 |
16-23 |
1643 |
| 400 |
89 |
594 |
515 |
16-25 |
1776 |
| 450 |
89 |
635 |
565 |
20-25 |
1970 |
| 500 |
114 |
680 |
620 |
2157 |
340×340 |
| 600 |
114 |
805 |
725 |
20-30 |
2476 |
本产品适用法兰: 国标JB 0.6mpa 1.0mpa 1.6mpa 美标ANSI 125LB 150LB 德标DIN 125LB 150LB 日标JIS 5k 10k |
|
|
|
|
