产品名称：	直通单向阀
产品型号：	A


咨询电话：0510-82829666 销售部

产品说明：

A型及DIF型直通单向阀

图形符号

型号说明

① 产品代号：直通单向阀
② 连接方式：L-螺纹
③ 公称通径：10、20、32mm
④ 公称压力：H-32MPa
⑤ 开启压力：a=0.04~0.1MPa、b=0.2~0.4MPa

① 系列代号：直通单向阀
② 公称压力：H-32Mpa
③ 开启压力：a=0.04～0.1Mpa、b=0.2～0.4Mpa
④ 公称通径：10、20、32
⑤ 连接方式：L-螺纹

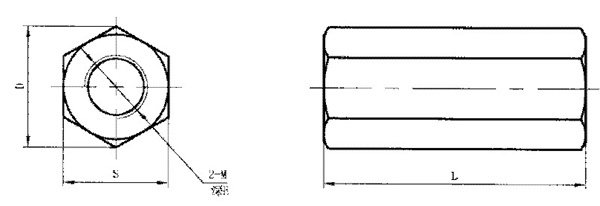

外形尺寸

公称通径		型号	尺寸（mm）
毫米	英寸	型号	L	D	S	E	M
10	3/8”	DIF-L10H*	75	34.3	30	15	M18×1.5
10	3/8”	A-H*10L	85	41.5	36	18	M22×1.5
20	3/4”	DIF-L20H*	102	48.5	42	20	M27×2
20	3/4”	A-H*20L	106	55.4	48	22	M33×2
32	l3/4”	DIF-L32H*	140	72.8	63	25	M42×2
32	l3/4”	A-H*32L	128	74.9	65	24	M48×2
