消防卡箍蝶阀

主要零部件材料

序号	名称	国标标准
1	阀体	球铁	QT450-10
2	阀板	球铁	QT450-10
3	橡胶	EPDM
4	上轴	不锈钢	1Cr13
5	下轴	不锈钢	1Cr13
6	O形圈	丁腈
7	定位齿盘	碳钢	45#
8	手柄	玛钢
9	丝堵	碳钢	45#

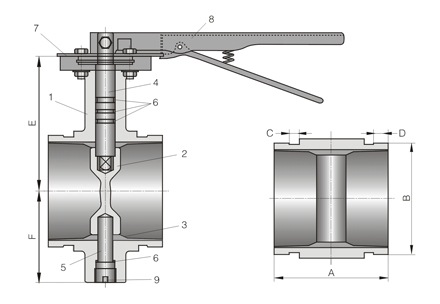

外形连接尺寸

规格		尺寸 (mm)
mm	inch	A	B	C	D	E	F
50	2	81	60	8	16	85	57
65	2.5	97	73	8	16	106	65
80	3	97	89	8	16	113	75
100	4	116	114	10	16	135	90
125	5	148	141	10	16	148	110
150	6	148	168	10	16	181	124
200	8	134	219	11	19	204	155
250	10	159	273	13	19	230	190
300	12	166	324	13	19	270	230
