| 产品名称： |
JZF截止阀 |
| 产品型号： |
JZF |
|
 |
| 咨询电话：0510-82829666 销售部 |
|
|
 |
型号说明

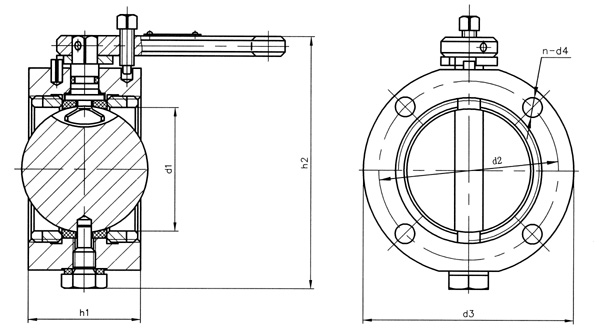

 ① 产品代号：JZF截止阀 ② 公称通径：40、60、65、80、100mm ③ 连接形式：F-法兰式 外形尺寸
|
型号 |
h1 |
h2 |
d1 |
d2 |
d3 |
n-d4 |
两端密封形式 |
|
JZF-40FA |
40 |
90 |
Ф44 |
Ф64 |
Ф75 |
4-Ф7 |
两端平面、无O形圈沟槽 |
|
JZF-40FB |
40 |
90 |
Ф44 |
Ф70 |
Ф81 |
4-Ф7 |
两端带56×3.5 O形圈沟槽 |
|
JZF-60F |
45 |
115 |
Ф68 |
Ф92 |
Ф105 |
4-Ф7 |
两端平面、无O型圈沟槽 |
|
JZF-65F |
50 |
150 |
Ф68 |
Ф108 |
Ф135 |
6-Ф11 |
两端平面、无O型圈沟槽 |
|
JZF-80F |
50 |
150 |
Ф91 |
Ф120 |
Ф135 |
4-Ф9 |
两端平面、无O型圈沟槽 |
|
JZF-100F |
55 |
175 |
Ф116 |
Ф148 |
Ф165 |
4-Ф9 |
两端平面、无O型圈沟槽 |
|
|
|
|
